聚氨酯噴涂常見的問(wèn)題以及原因有什么?
聚氨酯噴涂是高壓聚氨酯噴涂設(shè)備。由于高壓噴涂設(shè)備的材料在很小的混合室內(nèi)撞擊并高速劇烈旋轉(zhuǎn)，因此混合非常的充足。高速運(yùn)動(dòng)的材料在噴槍的噴嘴處形成細(xì)霧滴，并將它們均勻地噴在物體表面。發(fā)泡聚氨酯噴涂主要用于保溫和制冷中的保溫和密封。用于大型球形儲(chǔ)罐、大口徑異型管件、冷庫(kù)壁等保溫材料的涂層、可實(shí)現(xiàn)現(xiàn)場(chǎng)發(fā)泡。

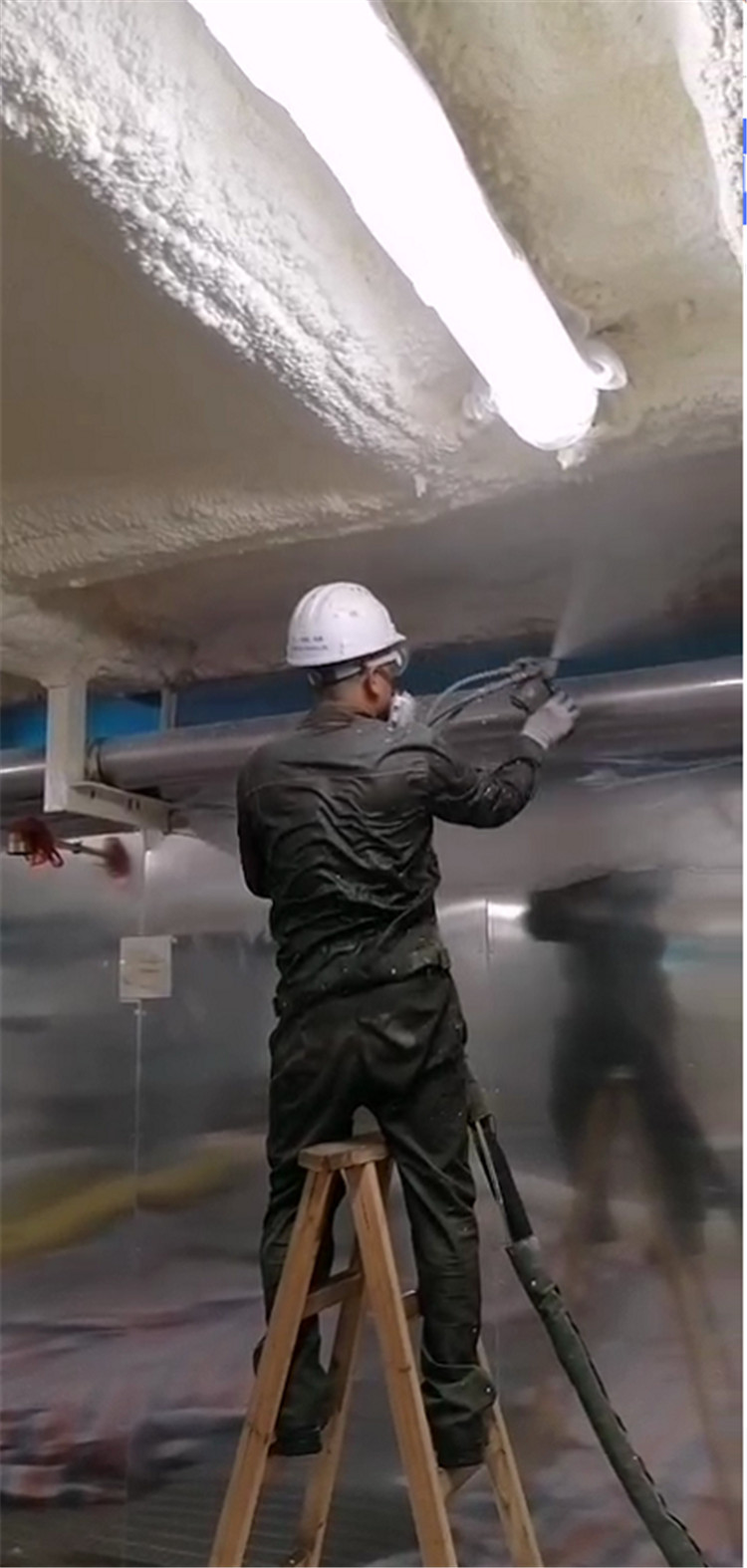

在聚氨酯噴涂施工中經(jīng)常遇到很多問(wèn)題，那么這些問(wèn)題又是什么呢?這是怎么發(fā)生的?
這主要涉及性能問(wèn)題，其描述如下：
1、泡沫表面粗糙且不規(guī)則。造成這種現(xiàn)象的主要原因是霧化差，尤其是家用空氣混合噴霧器更為常見。可以適當(dāng)?shù)卣{(diào)節(jié)空氣壓縮機(jī)的背壓和與基板的距離。如果可能，可以延長(zhǎng)和減小空氣混合噴嘴。小口徑。聚氨酯高壓噴涂機(jī)可適當(dāng)遠(yuǎn)離基材。另一個(gè)原因是起泡時(shí)間太快以及黑色和白色材料的粘度(噴涂的復(fù)合材料由聚醚和異氰酸酯的組合組成，通常稱為白色材料和黑色材料)。
2、泡沫柔軟。檢查黑白材料的比例，這通常是由過(guò)多的白色材料引起的。建議按照正確的比例進(jìn)行自由發(fā)泡測(cè)試。如果仍然柔軟，則可以適當(dāng)增加黑色材料的比例。如果仍然柔軟，則必須檢查是否應(yīng)使用乙二胺，適當(dāng)?shù)卦黾影咨牧现惺褂玫脑牧稀?/div>
3、泡沫很脆。這時(shí)，單元通常很粗糙，這是由于系統(tǒng)中水含量過(guò)多引起的。如果僅表面較脆，請(qǐng)考慮材料溫度和環(huán)境溫度之間的差異是否太大，材料溫度是否高以及環(huán)境溫度是否低。另一個(gè)原因是黑白材料的粘度差異太大，黑色材料更多。
4、泡沫與基材之間的剝離強(qiáng)度低。原因是：基材表面不干凈，有浮塵或油污。基材沒有滲透，通過(guò)剝離可以看到界面處的水分。另外，基材的溫度太低，發(fā)泡速度太快。 “噴涂”(即快速噴涂一層薄薄的底層)，但一次噴涂較厚也會(huì)導(dǎo)致過(guò)度的張力和剝離。
5、泡沫破裂。在現(xiàn)場(chǎng)可以清楚地看到裂縫。該現(xiàn)象主要是由于發(fā)泡體系中使用的聚醚的支化度和官能度低所致。可以適當(dāng)?shù)靥砑诱崽牵事洞甲鳛榫勖训钠鹗紕Ａ硗猓谑┕て陂g適當(dāng)增加噴涂層的數(shù)量，以避免重復(fù)出現(xiàn)的現(xiàn)象。
6.逐層分離。每種噴霧的連接界面均不粘連的現(xiàn)象。這種現(xiàn)象的出現(xiàn)與發(fā)泡系統(tǒng)有關(guān)。例如，某些阻燃劑與發(fā)泡系統(tǒng)不兼容，發(fā)泡時(shí)表面就像增塑劑。當(dāng)然，其他材料也會(huì)導(dǎo)致這種現(xiàn)象。另外，發(fā)泡時(shí)間太快或太慢都可能導(dǎo)致這種現(xiàn)象。只是程度不是那么嚴(yán)重。有時(shí)是由于發(fā)泡系統(tǒng)中添加過(guò)多的硅油表面活性劑引起的。
